一、WSM系列拉力試驗機產品的制造和檢驗標準
1.   GB/T16491—1996《電子式萬能試驗機》；
2.  GB2611—92《試驗機通用技術要求》；

二、WSM系列拉力試驗機適應標準
1．GB/T1040.1-2006/ISO527-1-1993《塑料拉伸性能的測定》、
2．GB/T1041-2008/ISO604-2002《塑料壓縮性能的測定》、
3．GB/T9341-2008/ISO178-2001《塑料彎曲性能的測定》
4．GB/T 17200-2008/ISO5893 橡膠塑料拉力、壓力和彎曲試驗機（恒速驅動） 技術規范
5． ASTM D638-2003 塑料拉伸性能的試驗方法

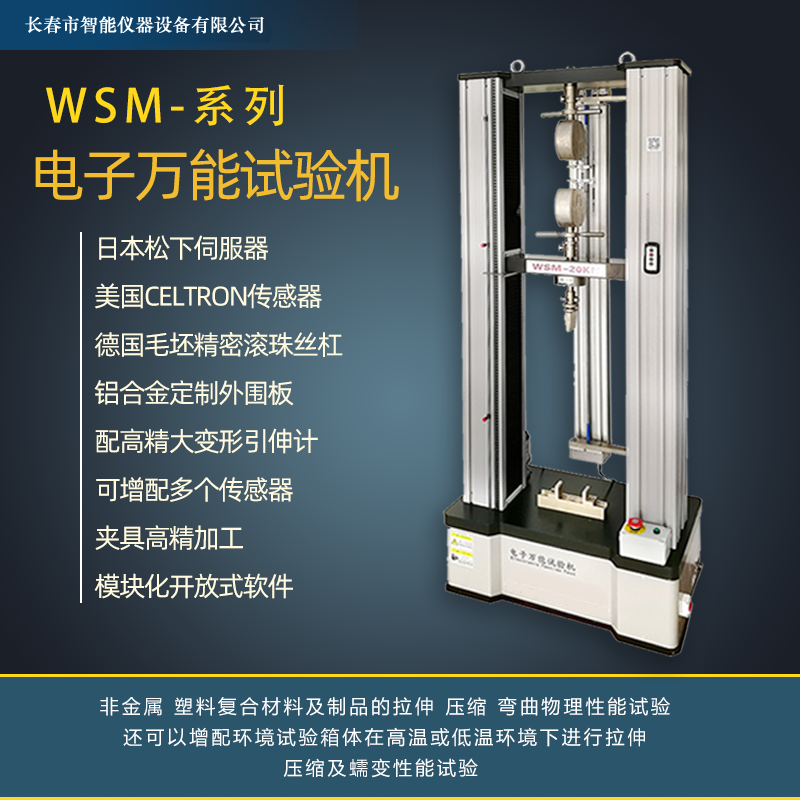

三、WSM系列拉力試驗機產品介紹
1.  應用范圍：非金屬、塑料復合材料及制品的拉伸、壓縮、彎曲物理性能試驗。
2.   應用樣品：啞鈴型、矩形、圓形、圓柱形、角形（90°或者180°）等
3.   測試結果：可測定材料的拉伸強度、壓縮強度、彎曲強度、屈服強度、斷裂伸長率、彈性模量、應力、應變等多種參數。

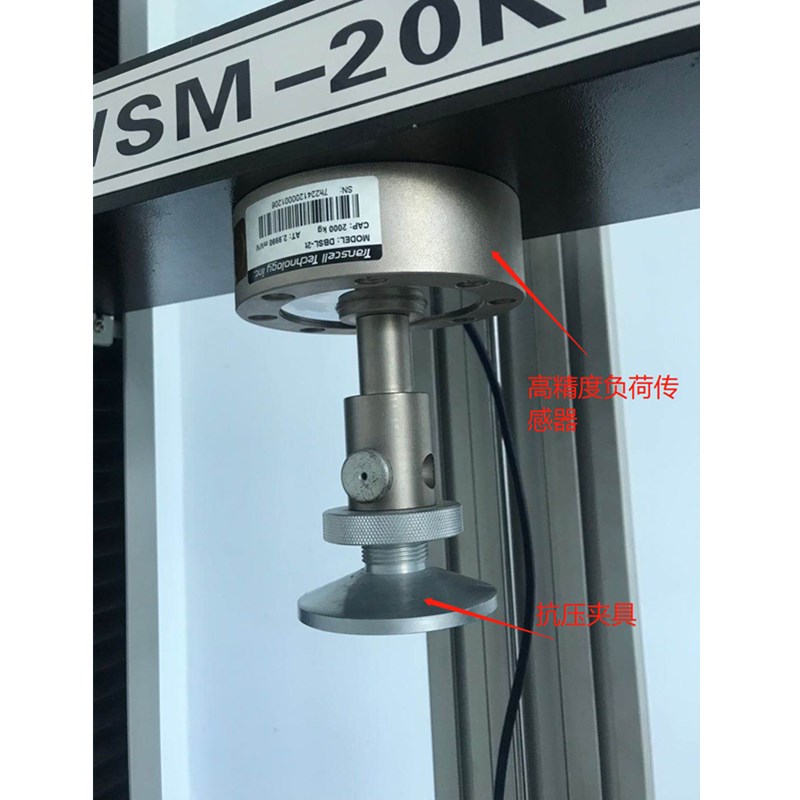

4.   力值測量：配高精度傳感器，全量程線性，測試范圍更寬擴。

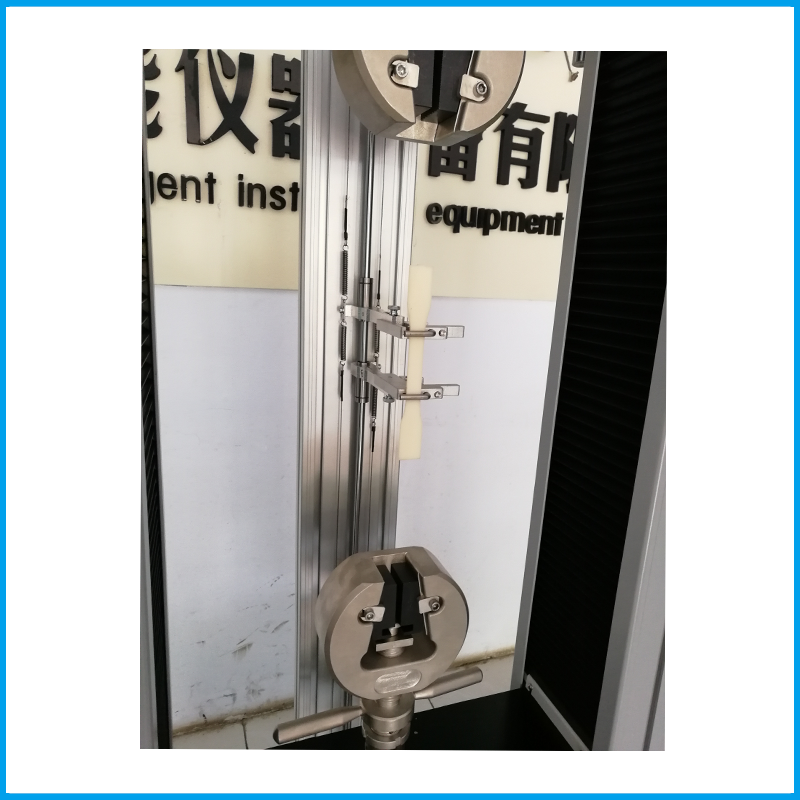

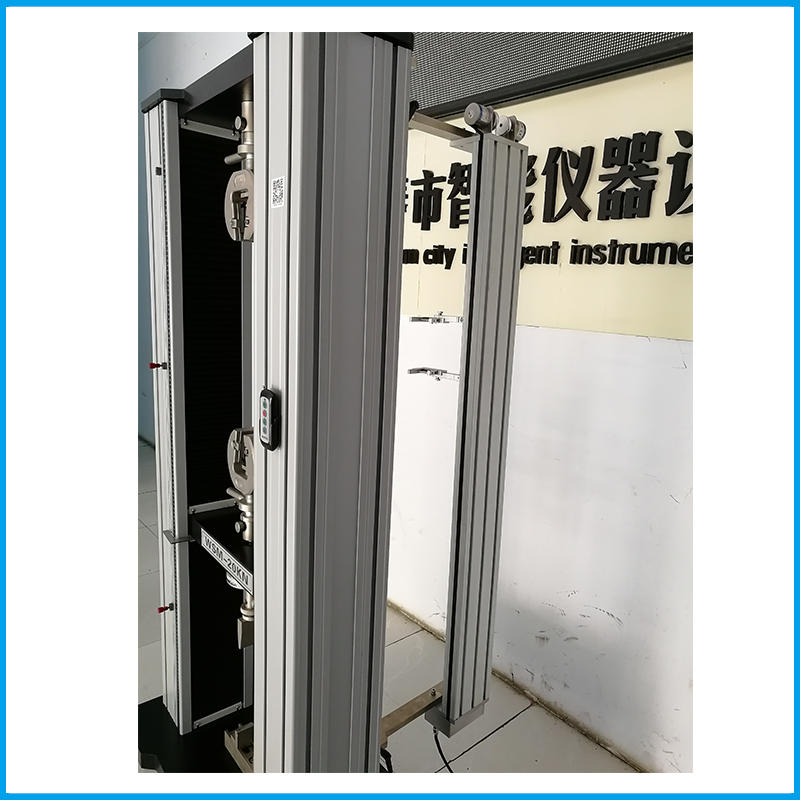

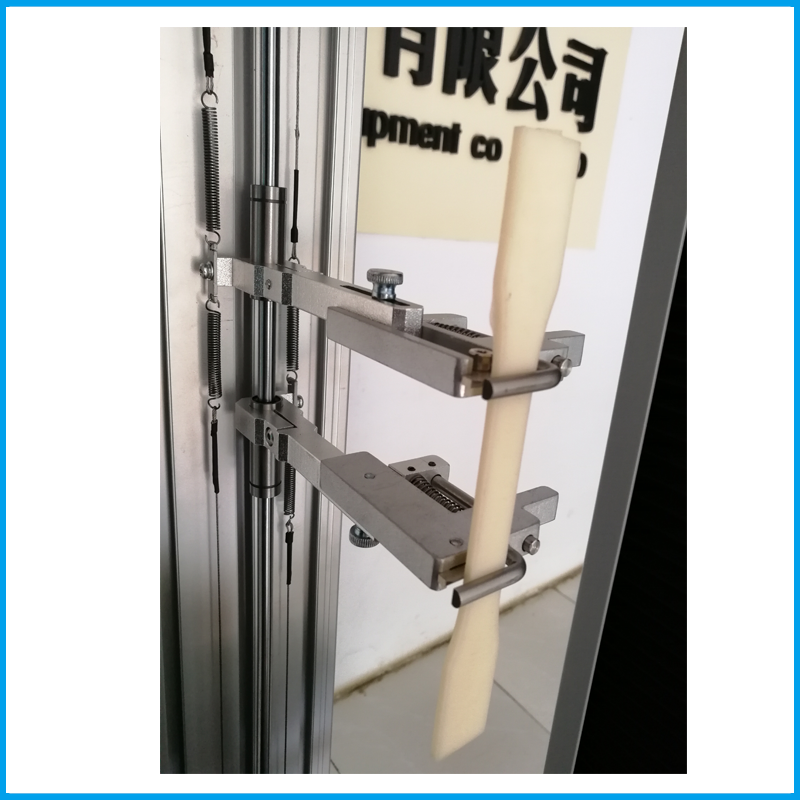

5.   變形測量：主機高精度光電編碼器測量，還可以配大變形測量裝置，測量伸長率和彈性模量的精確度。
8.1曲線方式：
   拉伸：力—伸長、應力-應變、強度-時間；力-時間、伸長-時間、應變-時間。
   壓縮：力-變形、應力-應變、強度-時間、力-時間、變形-時間、應變-時間
   彎曲：力-撓度、強度-時間、力-時間、撓度-時間。
8.2局部放大試驗：曲線上的任意段可進行區域放大分析和還原。
8.3數據分析：在曲線圖上的試驗數據可隨意選取分析。
9.自動存儲：試驗條件、測試結果、測試曲線、數據和一組試樣結果選定是否有效，并可連續測試動存儲，隨時調用，可以按著每一個人的測試習慣，分別命名存儲在不同的文件目錄下。
10.報告選擇打?。嚎砂从脩粜枨筮x擇不同的報告格式，可用EXCEL或Word直接查看報告或選取不同的曲線數據對比形式。
11.儀器功能：
  11.1.斷裂停車功能：試樣拉斷瞬間能自動停車。
  11.2.自動保護：有自動過負荷、過流、過壓、欠壓、超溫、上下限位保護。
  11.3.橫梁位置：本機除具有獨特的標尺橫梁位置指示外，還有橫梁位置數字顯示功能。
  11.4.控制功能：恒試驗力、恒變形控制方式、自動返車功能。
  11.5手動控制：除自動控制外，還有中文液晶顯示手動控制箱，可手動操作橫梁上下變速，使移動橫梁位置控制更方便。
  11.6可選擇不同的力值單位（N、kgf、gf）
  11.7清零：可對負荷、變形、位移測量隨時進行手動或自動清零。

四、WSM系列拉力試驗機主要技術參數及精度
1、試驗機等級：0.5級
2、力值測量
   2.1 試驗力： 20KN
   2.2有效測力范圍： 0.4%- FS（內外不分檔）
   2.3分辨力： 1/300000
   2.4高精度傳感器精度：±0.5%
   2.5負荷測量精度：±0.5%
3、  試驗速度
   3.1調節范圍： 0.005～500mm/min（無級調速）
   3.2速度精度： ±0.5%
   3.3勻試驗力速率、勻變形速率控制范圍：0.01%～10%FS/S
   3.4 勻試驗力速率、勻變形速率控制誤差：±0.5%
   3.5 恒試驗力、恒變形控制范圍：0.5%～ FS
   3.6 恒試驗力、恒變形控制誤差：小于10%FS時為設定值的±1%    大于10%FS時為設定值的±0.1%
4、 位移（移動橫梁）
  4.1   測量范圍：0~1000mm
  4.2   分辨力：0.001mm
  4.3   位移精度：±0.5%
5、變形
   5.1 橫梁變形測量精度：±0.5%
   5.2 橫梁試驗中變形測量范圍：580-860mm
   5.3 大變形測量精度：±0.5%
   5.4 大形測量范圍：25-1000mm

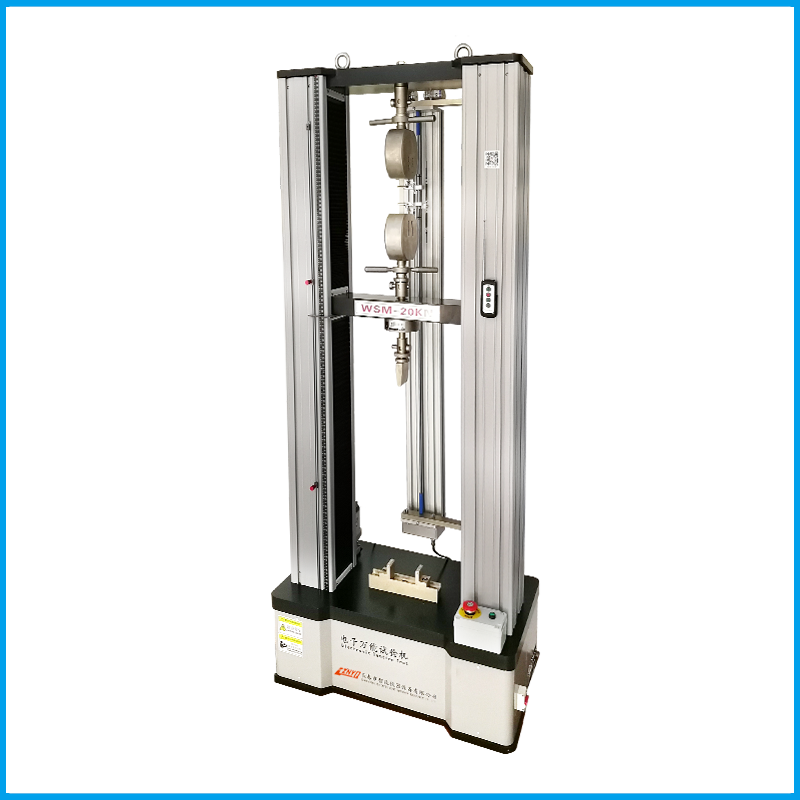

6、機器結構描述
   6.1 雙絲杠四立柱結構，采用圓弧同步帶輪減速，德國毛坯滾球絲杠，傳動無間隙，使試驗力和變形速度精密控制得到保證。四立柱結構保證結構穩定，剛性十足，壽命和克服機械變形 提高。圓弧同步帶輪傳動平穩，響應快，噪聲低。 伺服單元采用全數字交流進口伺服電機和驅動器，調速范圍寬，精度高。
  6.2有效試驗寬度：400mm
  6.3夾具間有效行程：600mm
  6.5橫梁 有效行程：1200mm
  6.6 參考外形尺寸：700×400×1800mm
  6.7 參考重量：300kg
  6.7電源：AC220V  0.5KW

五、WSM系列拉力試驗機計算機系統及軟件包特點
試驗機軟件是我公司新研發WdowsXP SP3以上操作系統下運行包含新界面軟件WIN7操作系統，功能強大、操作直觀的試驗軟件系統，便于掌握、可根據需要靈活配置。
6.1 功能說明
可以根據不同的用戶類型：管理員用戶和非管理員用戶自主定義，每個人都可以按著自己的要求去設置屬于自己的個性試驗。不同的材料特性，不同的試驗標準，靈活的設置符合要求的試驗方案。
即可試驗前錄入試樣參數，也可以試驗后錄入試樣參數，即可以單根錄入試樣參數，也可以批量錄入試樣參數，既可以試驗前修改試樣參數，也可以試驗后修改試樣參數，完全滿足您的操作習慣。
專業的、靈活的控制方式使您試驗時會得心應手，全程的應力、應變控制完全符合國際、行業標準中要求的控制方式，平滑的控制方式切換和高速的采樣速率更加真實的反映材料的特性。
嚴格的按照試驗相關標準進行進行精確的數據結果計算統計，并配備完善的數據查詢功能，打印功能，導出功能保證試驗數據的準確性、可靠性，真實的體現和反映材料本身的性質和特性。
不同的用戶根據其角色的不同將擁有不同的權限，使軟件系統更加專業化，細節化，任性化。
快速的數據結果公式計算，靈活的報表方案設計，將它徹徹底底的由單一的控制軟件變?yōu)榭刂葡到y(tǒng)平臺。
3.1.7 曲線分析功能：
    全部的材料特性都可以通過數據曲線得以體現，所以強大的數據曲線分析功能可以幫助您更一步的掌握和理解材料的試驗特性，是您進行材料分析的好幫手。
無論科研單位、大專院校、工廠企業、質檢機構都可以設置符合其自身要求的試驗參數。
按照國際標準、國家標準、行業標準中單位名稱的要求靈活的設置單位。
6.2  特點說明
更加專業的軟件架構，更加合理的數據結構，更加符合軟件類模塊封裝語言的設計，將全部功能模塊設計成即使獨立于試驗又結合于試驗，自由組合，合理搭配，靈活的接口、數據計算、報表設計將讓您覺得它的功能更加強大，使用更加舒適。
開放的設計源于開放的思想，智能公司的試驗軟件系統一直秉承這一理念，試驗參數性的設計，試驗結果、通道單位轉換的標準設計，試驗方案的合理設計，試驗數據多方式類型導出進行二次開發都是開放式設計的一種體現。
隨著微控制系統不斷的進步和發展，試驗軟件的智能化也隨之提高，采樣速率的提高，定時器的精確，控制方式的靈活，控制系統的強大都讓材料的試驗顯得更加得心應手。
根據試驗對象的不同，操作人員習慣的不同都使得軟件系統的人性化設計顯得由為必要，試驗軟件系統針對這一點做了大量的改進工作，收集了相關行業很多用戶和專家的合理化的意見和建議，取長補短，讓軟件的功能更加豐富，配置更加合理，工作更加簡單，便捷。
6.3  性能說明
計算機系統與測量控制系統通訊，工作時將全部操作納入計算機控制，在中文WINDOWS界面上用虛擬鍵盤操作。
可根據對試驗的不同要求，設置不同的試驗方案，曲線類型、計算單位、計算精度、顯示的信息、試驗條件等均可以事先在試驗方案中設置完成，用戶只需選擇不同的試驗方案，即可得到需要的信息，簡化操作。
可用鼠標在曲線上得到任意采樣點的力與變形值。
可選擇應力—應變、力—時間、力—位移、力—變形、位移—時間、變形—時間等曲線；并在試驗過程中適時切換，試驗過程中自動調整坐標保證曲線直觀完整?？蓪υ囼灁?shù)據實時采集，繪制曲線，曲線局部放大或縮小，并打印出試驗曲線；顯示曲線連續、光滑、粗細適宜，曲線坐標，坐標標記清楚。同組試驗曲線疊加對比。試驗結果可以任意存取，對曲線進行再分析；包括數據重新計算、曲線重現等?？蓪⒃囼灥脑紨?shù)據和試驗結果輸出到excel中，打印報表，方便用戶。自行設置控制參數，實現程序自動運行。按標準設計軟件包。
